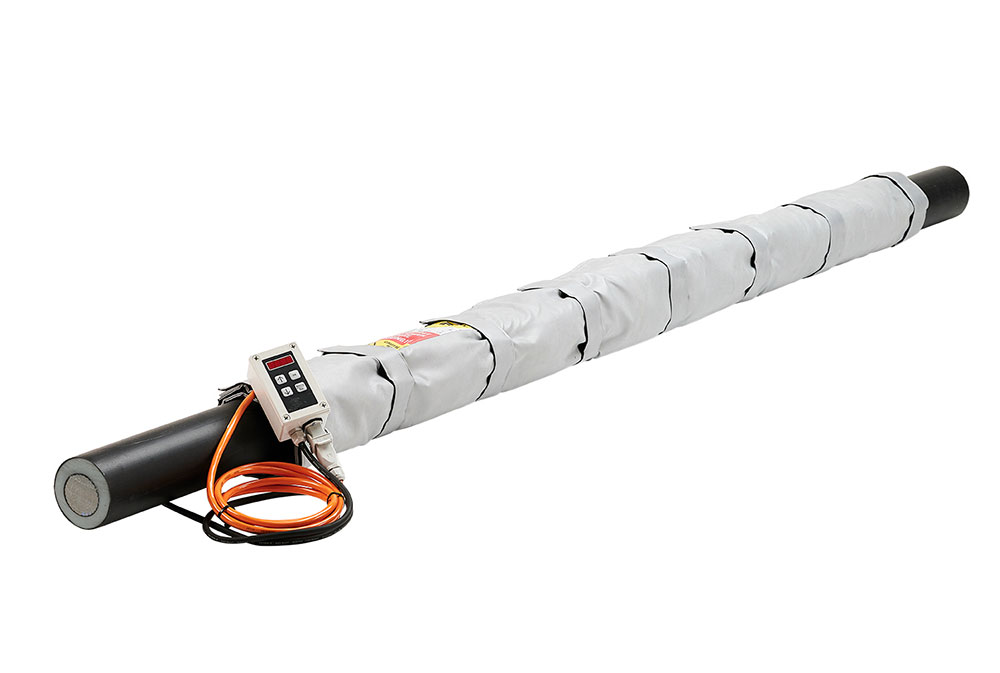

Heizmantel für Hochspannungskabel
Bewährte Lösungen zum Richten, Biegen und Verbinden von HV/EHV-Kabeln.
Die Heizmäntel für Hochspannungskabel von HeatXperts sind so konzipiert, dass sie den Herausforderungen beim Umgang mit Hoch- und Höchstspannungskabeln (HV/EHV) standhalten. Unsere Heizmäntel wurden in enger Zusammenarbeit mit europäischen Kabelherstellern und Installationsteams entwickelt und bieten eine gleichmäßige, kontrollierte Wärme, sodass Techniker Kabel während der gesamten Produktions-, Test-, Verbindungs- und Abschlussprozesse schnell und sicher richten, biegen und vorbereiten können.
Warum Heizmäntel für Hochspannungskabel verwenden?
HV/EHV-Kabel bilden das Rückgrat der modernen Energieinfrastruktur, von nationalen Übertragungsnetzen und Verbindungsleitungen bis hin zu erneuerbaren Energien im Netzmaßstab. Ihre robuste Konstruktion gewährleistet zwar Zuverlässigkeit, macht sie aber auch extrem starr, insbesondere in kalten Klimazonen oder bei großen Leiterquerschnitten. Wenn Ingenieure ein Kabel präzise positionieren müssen, beispielsweise vor dem Verbinden oder beim Anschluss an GIS, Schaltanlagen oder Transformatoren, kann die Arbeit ohne kontrollierte Erwärmung langsam, anstrengend und fehleranfällig werden.
Eine kontrollierte, gleichmäßige Erwärmung ist wichtig, weil sie:
- die äußeren Schichten des Kabels auf vorhersehbare Weise erweicht und so die Biegsamkeit verbessert, ohne die Isolierung zu beschädigen;
- die mechanische Belastung reduziert, die nach der Herstellung oder Handhabung im Kabel eingeschlossen ist;
Außerdem verkürzt sie die Vorbereitungszeit und erhöht die Wiederholbarkeit von Team zu Team und von Standort zu Standort.
Wo Heizmäntel den größten Mehrwert bieten
Kabelverbindung
Kürzere Mäntel (in der Regel 1,0 bis 1,5 Meter) konzentrieren die Wärme auf den aktiven Arbeitsbereich, sodass die Monteure steife Adern vor dem Anbringen der Verbindungssätze präzise begradigen und formen können. Die gleichmäßige Wärmeverteilung reduziert lokale Spannungen, unterstützt eine saubere Ausrichtung und trägt zu zuverlässigen, wiederholbaren Verbindungen bei.
Kabelabschlüsse
Bei GIS-, Schaltanlagen- oder Transformatoranschlüssen erleichtern längere Ummantelungen (bis zu 2,0 Meter) das Einführen des Kabels in die richtige Position. Eine gleichmäßige Erwärmung ermöglicht ein kontrolliertes Biegen, verringert das Risiko von Isolationsschäden und verbessert die Passform an den Geräteeingängen.
Fertigung und Prüfung
In Fabrikumgebungen erleichtern Ummantelungen die Vorformung und die Entlastung zwischen den Prozessschritten und während der Qualitätssicherung. Das Ergebnis sind ein schnellerer Durchsatz, gleichmäßigere Prüfbedingungen und eine geringere Belastung durch manuelle Handhabung.
Einsätze bei kalten Temperaturen
Bei niedrigen Umgebungstemperaturen werden Kabel deutlich steifer. Durch die Wiederherstellung der Verarbeitbarkeit vor dem Verbinden oder Anschließen tragen Ummantelungen dazu bei, dass Projekte auch in den kälteren Monaten termingerecht durchgeführt werden können.
Hinweis: Kabel kühlen beim Überbordwerfen im Meerwasser schnell ab. Es ist daher besser, kontrollierte Vorbereitungsschritte (z. B. Verbindungen, Anschlüsse, Vorformen) zu erwärmen, anstatt dies als Ersatz für die Installationstechnik zu verwenden.
Warum HeatXperts Heizjacken – was zeichnet sie aus?
Unsere Heizmäntel wurden speziell für Arbeiten mit Hoch- und Höchstspannung entwickelt. Im Gegensatz zu improvisierten Heizgeräten oder Allzweckdecken bieten sie eine gleichmäßige Lastdichte und eine wiederholbare Temperaturregelung über die gesamte Kontaktfläche.
Kernvorteile:
- Gleichmäßige, kontrollierte Wärme durch einen eingebauten PT100-Sensor und einen abnehmbaren digitalen Regler.
- Eine sichere Prozessgrenze von 90 °C wurde entwickelt, um die Belastung der Isolierung zu reduzieren und Fehler an Verbindungsstellen/Anschlüssen zu minimieren.
- Durch den modularen Aufbau können mehrere Durchmesser und Arbeitslängen abgedeckt werden, wobei die Einheiten bei Bedarf kombiniert werden können.
- Sie bieten eine schnelle, praktische Einrichtung mit verstellbaren Gurten und Plug-and-Play-Stromversorgung.
- Die Teams profitieren von vorhersehbaren Handhabungseigenschaften, verbesserter Ergonomie und einem konsistenten Prozess, der über Schichten und Standorte hinweg skaliert werden kann.
Technische Daten (Standardkonfiguration)
- Kabeldurchmesserbereich: 60–160 mm (Sondergrößen erhältlich)
- Erhältliche Längen: 1,0 m, 1,5 m, 2,0 m (für Verbindungen, Abschlüsse und Vorformungen)
- Spannungsoptionen: 230 V oder 110 V AC, 50/60 Hz
- Nennleistung: 1500 W Heizelement
- Temperaturregelung: PT100-Sensor mit abnehmbarem Digitalregler (einstellbarer Sollwert)
- Sollwert/Maximaltemperatur: 90 °C im Betrieb – Thermosicherung bei 130 °C für mehr Sicherheit
- Außenmaterial: Silikonbeschichtetes Fiberglas – spritzwassergeschützt und langlebig
- Wärmedämmung: 6 mm hochtemperaturbeständige Glasfaser
- Befestigung: Schnell zu montierende, verstellbare Riemen – kein Werkzeug erforderlich
- Schutzart: IP54 (Regler muss vor direkter Einwirkung geschützt werden)
- Steckertyp: Schuko, UK, US oder wie angegeben
Die Aufheizzeiten hängen vom Kabelquerschnitt, der Umgebungstemperatur und der Isolierung ab. Die folgende Tabelle gibt typische Zeiten für das Aufheizen auf 80 °C an:
Typische Aufheizzeiten
- 400 mm² Kabel: ca. 4 Stunden auf 80 °C (176 °F)
- 1200 mm² Kabel: ca. 5 Stunden bis 80 °C (176 °F)
- 2500 mm² Kabel: ca. 6 Stunden bis 80 °C (176 °F)
Wichtige Vorteile für Hersteller und Installateure
- Schnellere Vorbereitung: Reduzieren Sie den Zeitaufwand für das Richten und Positionieren von starren HV/EHV-Kabeln.
- Geringeres Risiko: Eine stabile, kontrollierte Erwärmung minimiert Hotspots und trägt zum Schutz der Isolationsintegrität bei.
- Wiederholbarkeit: Erzielen Sie unabhängig von Team, Jahreszeit oder Standort stets die gleichen hochwertigen Ergebnisse.
- Bessere Ergonomie und Sicherheit: Zum Formen des Kabels ist weniger Kraft erforderlich, wodurch die Belastung für die Techniker reduziert wird.
- Auf die Aufgabe abgestimmte Längen: Kürzere Ummantelungen für Verbindungsstellen; längere Ummantelungen für Anschlüsse und Geräteeingänge.
Auswahlhilfe: Auswahl von Durchmesser und Länge
Die Auswahl der richtigen Ummantelung ist ganz einfach: Passen Sie den Durchmesserbereich der Ummantelung an den Außendurchmesser (OD) Ihres Kabels an und wählen Sie dann die für Ihre Aufgabe geeignete Länge aus.
- Kabelaußendurchmesser: Stellen Sie sicher, dass der Abdeckungsbereich von 60–160 mm dem Außendurchmesser Ihres Kabels entspricht.
- Art der Aufgabe: Verbindung: 1,0–1,5 m halten die Wärme dort, wo Sie sie benötigen, und verbessern das Richten und Formen der Adern. Anschlüsse: Bis zu 2,0 m bieten die erforderliche Arbeitslänge, um das Kabel in das Gerät zu führen.
- Umgebungsbedingungen: In kälteren Umgebungen sollten Sie einen längeren beheizten Abschnitt in Betracht ziehen, um den Wärmeverlust auszugleichen.
- Stromversorgung: Wählen Sie ein 230-V- oder 110-V-Modell, das den Stromanforderungen des Standorts entspricht und die Einhaltung der Vorschriften gewährleistet.
Wenn Sie sich nicht sicher sind, kann unser Team Ihnen eine Konfiguration empfehlen, die auf Ihren Kabelspezifikationen und Ihrem Arbeitsablauf basiert.
Typische Prozessschritte
Vorbereitung
Überprüfen Sie den Außendurchmesser (OD) des Kabels und wählen Sie die geeignete Ummantelung aus. Überprüfen Sie den Arbeitsbereich, die PSA und die Stromversorgung vor Ort.
Platzierung
Wickeln Sie die Ummantelung gleichmäßig um das Kabel und befestigen Sie die Bänder, um einen gleichmäßigen Kontakt zu gewährleisten.
Einrichtung der Steuerung
Schließen Sie den abnehmbaren Regler an, wählen Sie den Sollwert (90 °C sicherer Prozess) und beobachten Sie die Anzeige.
Konditionierung
Lassen Sie das Kabel die gewünschte Biegsamkeit erreichen und vermeiden Sie während des Erhitzungsprozesses scharfe Biegungen.
Manipulation
Richten Sie das Kabel glatt und methodisch in die gewünschte Position aus oder formen Sie es entsprechend.
Stabilisierung
Lassen Sie das Kabel gemäß Ihren internen Verfahren kurz konditionieren/abkühlen, bevor Sie die Verbindung oder den Abschluss anbringen.
Abschluss
Entfernen Sie die Ummantelung und führen Sie die abschließenden Qualitätssicherungsprüfungen durch, bevor Sie mit dem nächsten Schritt fortfahren.
Warum liegt die Prozessgrenze bei 90 °C?
Einige Systeme erlauben Sollwerte von bis zu 100 °C oder mehr. Unsere Erfahrungen mit Kabelherstellern zeigen jedoch, dass 90 °C einen sichereren und konsistenteren Prozess für den Umgang mit HV/EHV bieten. Diese Temperatur sorgt für eine ausreichende Erweichung, um effizientes Arbeiten zu ermöglichen, und trägt gleichzeitig dazu bei, die Belastung der Isolierung und nachgelagerte Probleme zu minimieren.
Vorteile der 90 °C-Regelung:
- Geringeres Risiko von Überhitzung und Isolationsverschleiß.
- Trägt zur Senkung der Ausfallraten bei Verbindungen und Anschlüssen bei.
- Verbessert die Wiederholbarkeit, was ein wichtiger Faktor für Qualitätssicherung und Gewährleistung ist.
- Hält Techniker innerhalb eines konservativen, vorhersehbaren Betriebsfensters.
Sicherheit und bewährte Verfahren
HeatXperts-Jacken wurden unter Berücksichtigung der Sicherheit entwickelt: Sie verfügen über PT100-Rückmeldung, eine übersichtliche digitale Schnittstelle und integrierten Wärmeschutz. Befolgen Sie wie bei allen Arbeiten vor Ort die örtlichen Sicherheitsvorschriften für den Umgang mit Elektrizität, die Anforderungen an die persönliche Schutzausrüstung und die Verfahren zum Verriegeln und Kennzeichnen.
Praktische Tipps für sichere und konsistente Ergebnisse:
- Verwenden Sie die richtige Spannung (230 V/110 V) gemäß den Standards vor Ort und stellen Sie sicher, dass Sie über den erforderlichen Schutz verfügen (z. B. FI-Schutzschalter, falls erforderlich).
- Überschreiten Sie nicht die empfohlenen Sollwerte und überwachen Sie den Regler während des Aufwärmvorgangs.
- Halten Sie die Bänder straff, um einen gleichmäßigen Kontakt zu gewährleisten und vermeiden Sie beim Erhitzen scharfe Biegungen des Kabels.
- Warten Sie die erforderliche Konditionierungs-/Abkühlzeit ab, bevor Sie das Gerät wieder befestigen oder handhaben.
- Schützen Sie die Regler vor direktem Regen und vermeiden Sie Wasseransammlungen auf stromführenden elektrischen Bauteilen.
Häufig gestellte Fragen
Welche Kabelgrößen decken die Standardummantelungen ab?
Die Standardmodelle decken einen Außendurchmesser (OD) von 60–160 mm ab. Für Kabel außerhalb dieses Bereichs können wir Sondergrößen herstellen.
Welche Länge sollte ich für meine Aufgabe wählen?
Als allgemeine Richtlinie gilt, dass 1,0–1,5 Meter ideal für Verbindungen sind und bis zu 2,0 Meter für Anschlüsse und Geräteeingänge geeignet sind. Allerdings können auch Ihre Umgebungsbedingungen und Arbeitsabläufe die Wahl beeinflussen.
Können wir die Ummantelungen im Freien verwenden?
Ja, unter normalen Standortbedingungen. Schützen Sie die Steuerungen jedoch vor direktem Regen, befolgen Sie die örtlichen elektrischen Sicherheitsvorschriften und sorgen Sie für eine ordnungsgemäße Kabelhalterung während des Erhitzens und der Handhabung.
Warum wird der Prozess-Sollwert auf 90 °C begrenzt?
Dies bietet einen zuverlässigen Betriebsbereich, der die Belastung der Isolierung und Fehler bei Verbindungen/Anschlüssen reduziert und so eine konsistente Qualitätssicherung und langfristige Zuverlässigkeit gewährleistet.
Unterstützen Sie Standorte mit 110 V?
Ja, Standardmodelle sind in 230-V- und 110-V-Konfigurationen erhältlich.
Bieten Sie Sonderanfertigungen an?
Selbstverständlich. Wir können Längen, Durchmesser, Formen und Controller-/Steckerkonfigurationen an Ihr Projekt anpassen.
Kundenspezifische Fertigung
Nicht jedes Projekt ist Standard. HeatXperts bietet kundenspezifische Heizmäntel, wenn Sie spezielle Durchmesser, verlängerte Längen, nicht standardmäßige Geometrien oder maßgeschneiderte Steuerungs-/Steckeroptionen benötigen. Wenn Sie einen einzigartigen Prozess oder anspruchsvolle Umgebungsbedingungen haben, entwirft unser Ingenieurteam eine maßgeschneiderte Lösung, die genau Ihren Anforderungen entspricht und sicherstellt, dass Ihr Arbeitsablauf sicher und effizient bleibt.
Warum HeatXperts wählen?
Branchenerfahrung
Langjährige Zusammenarbeit mit europäischen Kabelherstellern und Onshore-Installationsteams.
Bewährte Ergebnisse
Wir haben unsere Lösungen in Produktionsstätten und im Außendienst eingesetzt, um Ausfallzeiten und Nacharbeiten zu reduzieren.
Sicherheit durch Design
Temperaturregelung und Wärmeschutz durch robuste Materialien und Isolierung.
Schnelle Lieferung
Standardjacken auf Lager für schnellen Versand innerhalb Europas.
Maßgeschneiderte Lösungen
Maßgeschneiderte Längen, Durchmesser, Steuerungen und Steckertypen, die genau zu Ihrer Anwendung passen.
Support, dem Sie vertrauen können
Direkter Zugang zu Produktspezialisten, die Ihnen bei der Auswahl, Einrichtung und den besten Vorgehensweisen helfen.
Mit HeatXperts erhalten Sie mehr als nur einen Heizkörper – Sie erhalten einen wiederholbaren, zuverlässigen Prozess und einen Partner, der sich auf Ihren betrieblichen Erfolg konzentriert.
Verbessern Sie Ihren Umgang mit Hochspannungskabeln!
Das Richten und Biegen von Hochspannungskabeln muss nicht mehr langsam oder riskant sein. Die Heizmäntel für Hochspannungskabel von HeatXperts sorgen für eine gleichmäßige, kontrollierte Erwärmung und machen die Vorbereitung schneller, sicherer und konsistenter, egal ob Sie in einer Fabrik oder vor Ort arbeiten.
